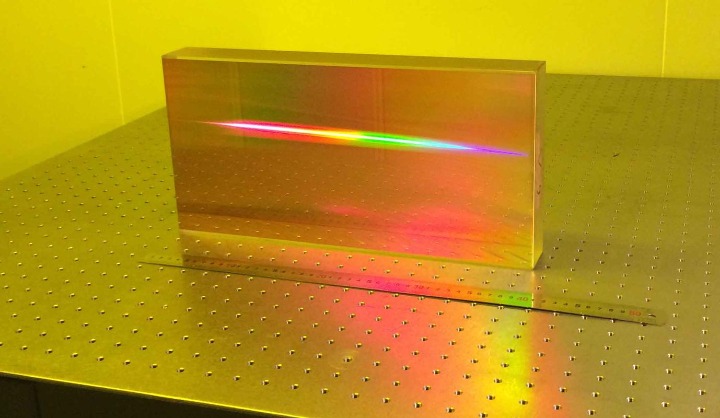

光柵介紹

光柵是一種光學元件，它由一系列平行排列的細線或狹縫組成，這些細線或狹縫可以是透明材料中的不透明線條，也可以是反射表面上的刻痕。光柵的基本原理是基于光的衍射現象，當光線通過或被光柵反射時，會產生多條不同方向傳播的光線，形成干涉圖案。

根據光柵的工作方式，它可以分為兩大類：

透射光柵：光線穿過光柵上的狹縫后發生衍射。這種類型的光柵通常是由玻璃或其他透明材料制成，上面有非常精細的線條或狹縫。

反射光柵：光線照射到光柵表面并從其上反射回來時發生衍射。這類光柵常見于金屬表面，通過刻蝕技術在表面上制作出規則的凹槽。

光柵的用途

光譜分析

光柵能夠?qū)?fù)合光（如白光）分解成不同波長的單色光，形成光譜。這在化學、物理學、天文學等領域用于識別物質成分、研究原子結構或星體成分等。

在實驗室中，光柵被用來構建光譜儀，進行精確的光譜測量。

激光技術

在激光器中，光柵可以用作選模元件，幫助選擇特定波長的光放大輸出，從而產生單一頻率的激光束。

用于激光調諧，通過改變光柵的角度來調整激光的輸出波長。

光纖通信:

在WDM（波分復用）系統中，光柵作為濾波器使用，可以分離或者合并不同波長的信號，實現多個信道的同時傳輸。

用于制造可調諧濾波器和增益均衡器等設備。

精密測量:

在位移傳感器中，利用莫爾條紋原理，光柵可以提供高精度的位置測量，應用于數控機床、半導體制造等領域。

用于編碼器，監測旋轉或線性運動的精確位置。

顯示技術:

在投影機和顯示器中，光柵可以用來提高圖像的質量，比如增強對比度、色彩飽和度等。

三維顯示技術中，光柵也被用來創造立體視覺效果。

生物醫學成像:

在拉曼光譜儀等生物醫學儀器中，光柵用于獲取樣品的分子振動信息，輔助疾病的診斷和研究。

安全與防偽:

光柵圖案有時被印制在貨幣、證件等物品上，作為防偽特征，因為其復雜的結構難以復制。

天文觀測:

天文望遠鏡中的光譜儀利用光柵來分析遙遠恒星和星系發出的光線，以了解它們的組成、溫度和速度等信息。

教育與科研:

教學實驗中常用光柵演示光的衍射現象，加深學生對物理概念的理解。

科研領域則利用光柵進行各種前沿研究，包括量子力學實驗等。

光柵在激光應用中發揮的作用

光柵和激光之間有著密切的關系，特別是在激光技術的應用和發展中，光柵扮演了多種關鍵角色。

激光波長選擇:

在某些類型的激光器中，如外腔二極管激光器或染料激光器，光柵可以用來選擇特定的輸出波長。通過調整光柵的角度，可以選擇不同波長的光進行放大并輸出。

激光調諧:

使用可調諧光柵（通常是衍射光柵）可以使激光器的輸出波長在一定范圍內連續變化。這種能力對于需要精確控制波長的應用非常重要，例如在光譜學、通信以及醫學等領域。

激光模式鎖定:

在超快激光器中，如飛秒激光器，光柵可用于模式鎖定過程，幫助產生非常短的脈沖。這種方法利用了光柵對不同頻率成分的色散特性來壓縮脈沖寬度。

激光束整形:

光柵可以用于改變激光束的形狀，比如將高斯光束轉換為平頂光束，這對于均勻照射表面或者提高加工效率很有用。

激光功率穩定化:

通過監測由光柵反射回來的光強，可以實現激光功率的反饋控制，從而保持輸出功率的穩定性。

激光光譜分析:

在研究激光輸出特性時，光柵常被用作分光元件，幫助科學家分析激光的光譜組成，包括線寬、峰值位置等參數。

光纖激光器中的WDM技術:

在光纖通信系統中，光柵是實現波分復用（WDM）的關鍵組件之一。它們可以作為濾波器來分離不同的波長信道，使得多路信號可以在同一根光纖中傳輸。

激光干涉測量:

在精密測量領域，例如位移傳感器或光學相干斷層掃描（OCT），光柵與激光結合使用，可以通過干涉效應來實現非常高精度的測量。

激光顯示技術:

在一些高級顯示設備中，光柵可以幫助改善激光投影的質量，例如增加圖像的對比度或創建三維視覺效果。

總之，光柵是一種非常重要不可獲取的激光元器件材料。
